Lottie 动画设计指南，阿里新出犸良就是Lottie

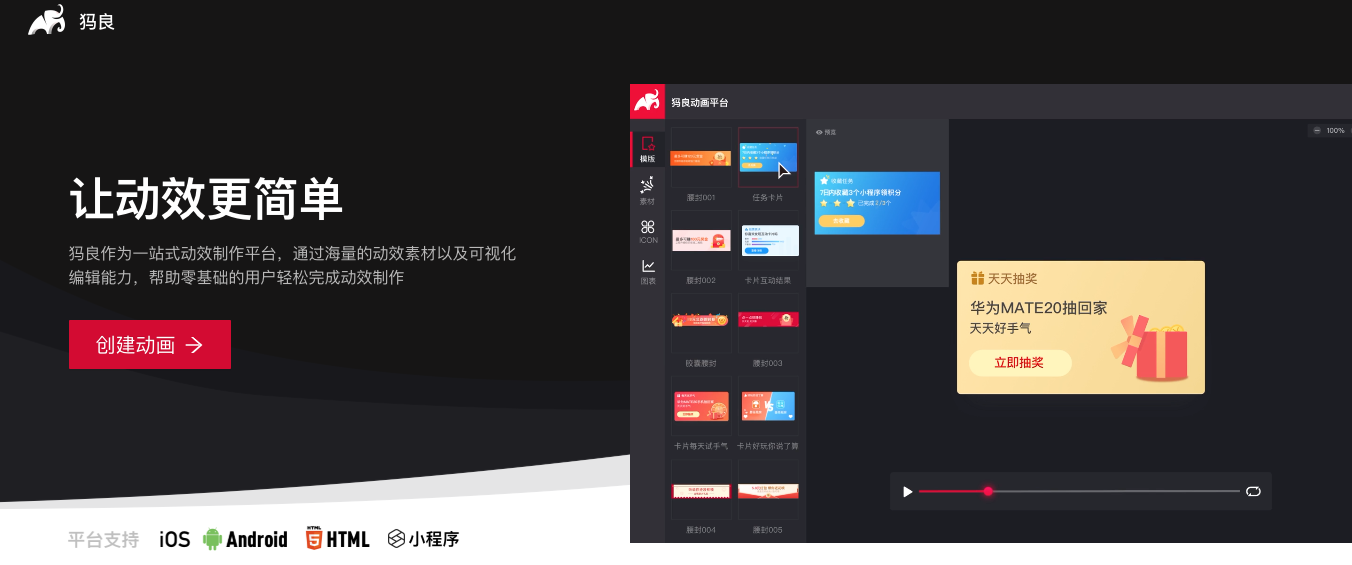

最近阿里新出的犸良在线制作动画工具就是基于lottie制作技术原理，阿里犸良 ： https://design.alipay.com/emotion



关于动效设计，是 UI 设计当中不可或缺的一环。大家对动效的认知也从最初认为动效只是为了美观酷炫，到逐渐理解了动效对于提升用户体验和产品需求的重要作用。而导致这种认知的转变，相当一部分原因是因为硬件性能的发展和动效输出方式的优化。使用原生代码在各平台实现复杂的动效是一件性价比较低的事，还要考虑到适配不同屏幕尺寸。无论对设计师还是开发人员都是比较繁琐的。而使用了lottie之后，可以做到同一个文件能应用到不同的平台，还能极大地减少开发成本。



一、什么是lottie？

Lottie 是Airbnb开源的一个面向 iOS、Android、React Native 的动画库，能分析 Adobe After Effects 导出的动画。不仅使用简单，还能很好地实现动效设计师设计的动画效果。而怎样才能将设计师在AE里制作好的较为复杂的动画转换成lottie？这时候今天的主角Bodymovin就要出场啦~~就是这个叫Bodymovin的AE插件，是一个可以把动效设计师在AE里做好的动画导出为json格式，然后以Android/iOS原生动画的形式在移动设备上渲染播放。能帮助设计同学很容易的将AE动画导出成代码文件提供给开发同学使用。现在我用工作中使用到的案例给大家分享Bodymovin这个插件具体的应用。



是不是听起来很心动？其实 Lottie 已经火了一两年了，很多人应该也看了一些介绍。希望工作项目中经常涉及到动效设计，但是还在用老方法的同学。可以尝试使用 Lottie 帮助动效落地，提升团队工作效率和个人影响力。



二、Lottie有什么用？

Lottie 可以应用在 UI 设计的很多场景中。以下举出几个常用例子。

1. 动态启动页

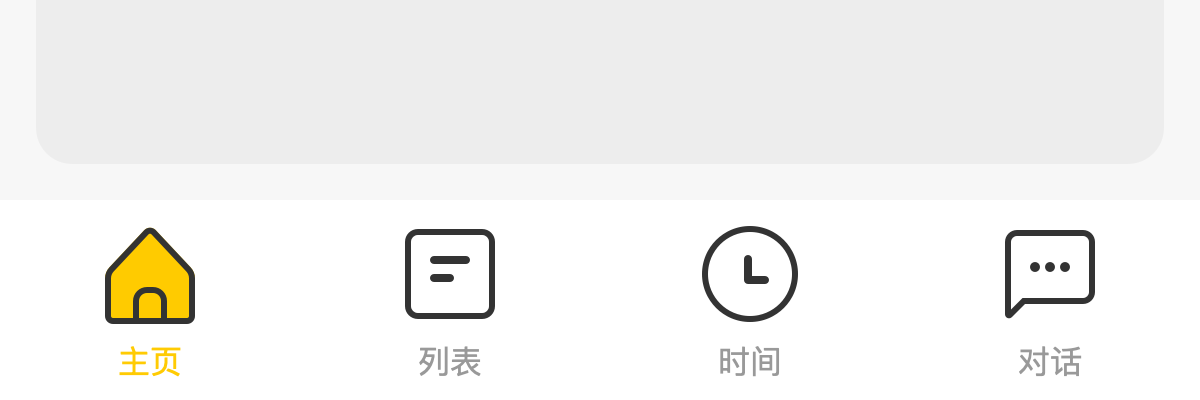

2. 动态图标/按钮

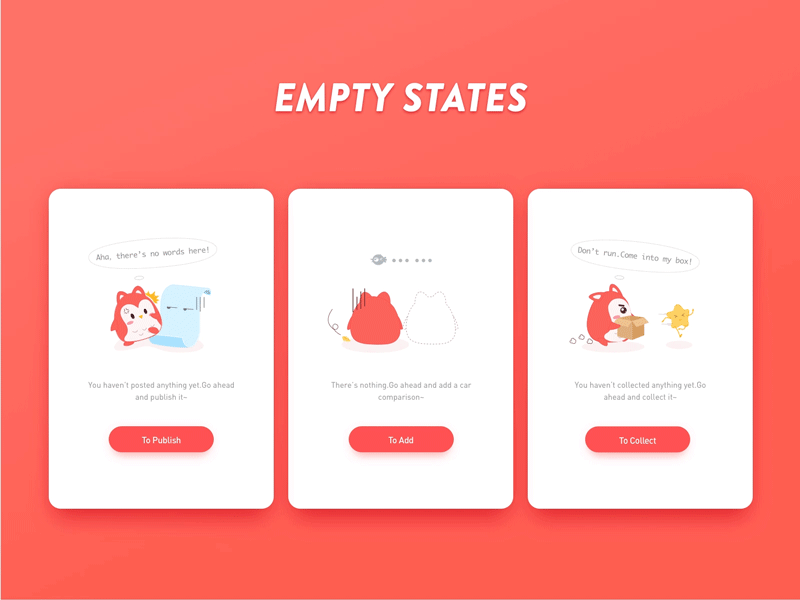

3. 空页面

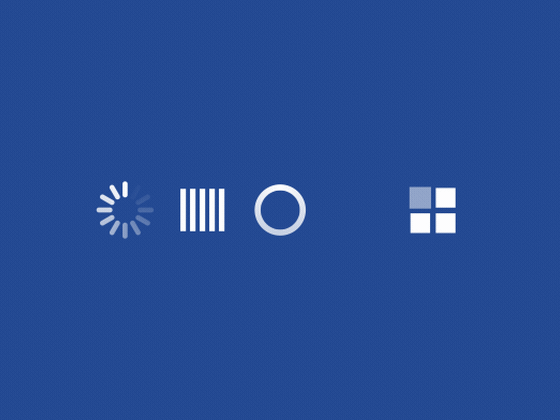

4. 加载/下拉刷新

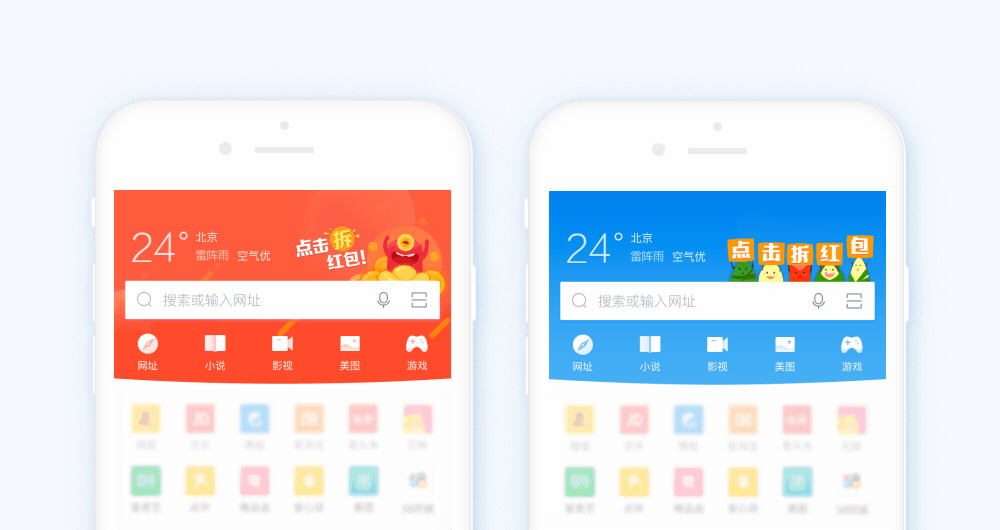

5. Banner/弹框

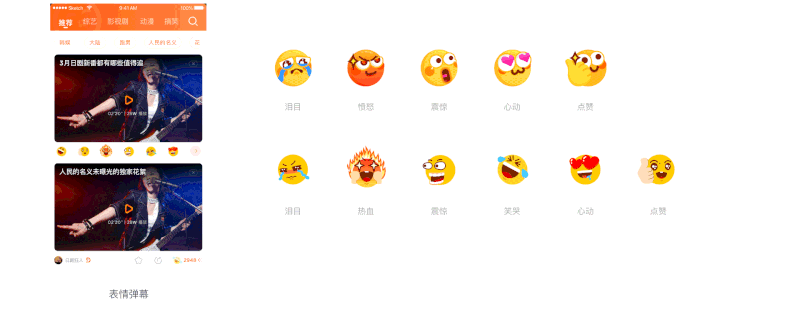

6. 表情/礼物/动态贴纸

以上仅列举了部分常用案例，其实 Lottie 的应用场景远不止这些。在 APP 的多个模块中都可以运用，那么我们要如何将 Lottie 运用在自己的工作项目中呢？那就要了解 Lottie 的原理了。

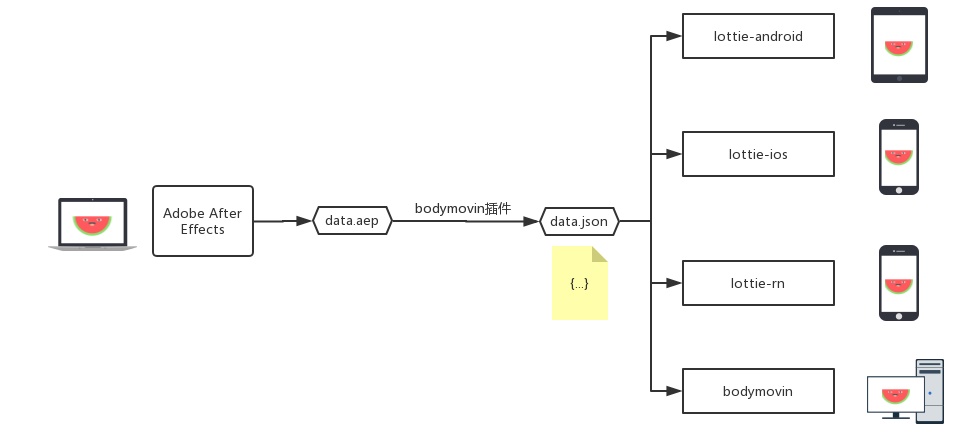

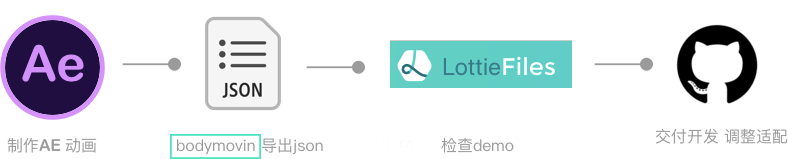

三、Lottie的工作流程

简单讲就是：

1、使用AE

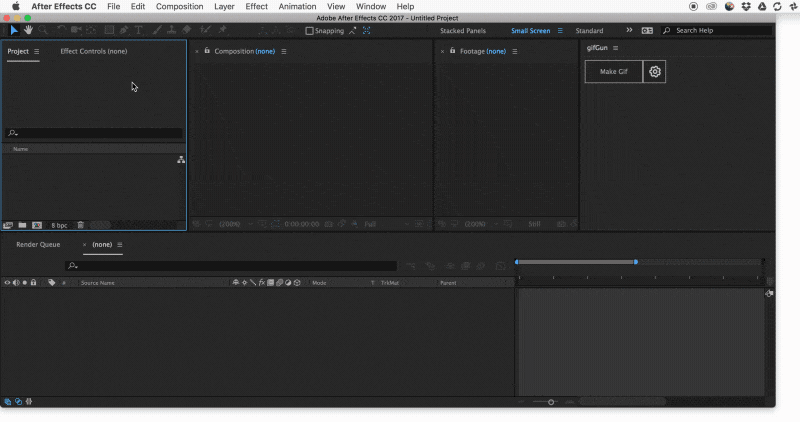

2、使用Bodymovin 导出Json 数据， 程序可直接使用~~

3、交付给开发使用

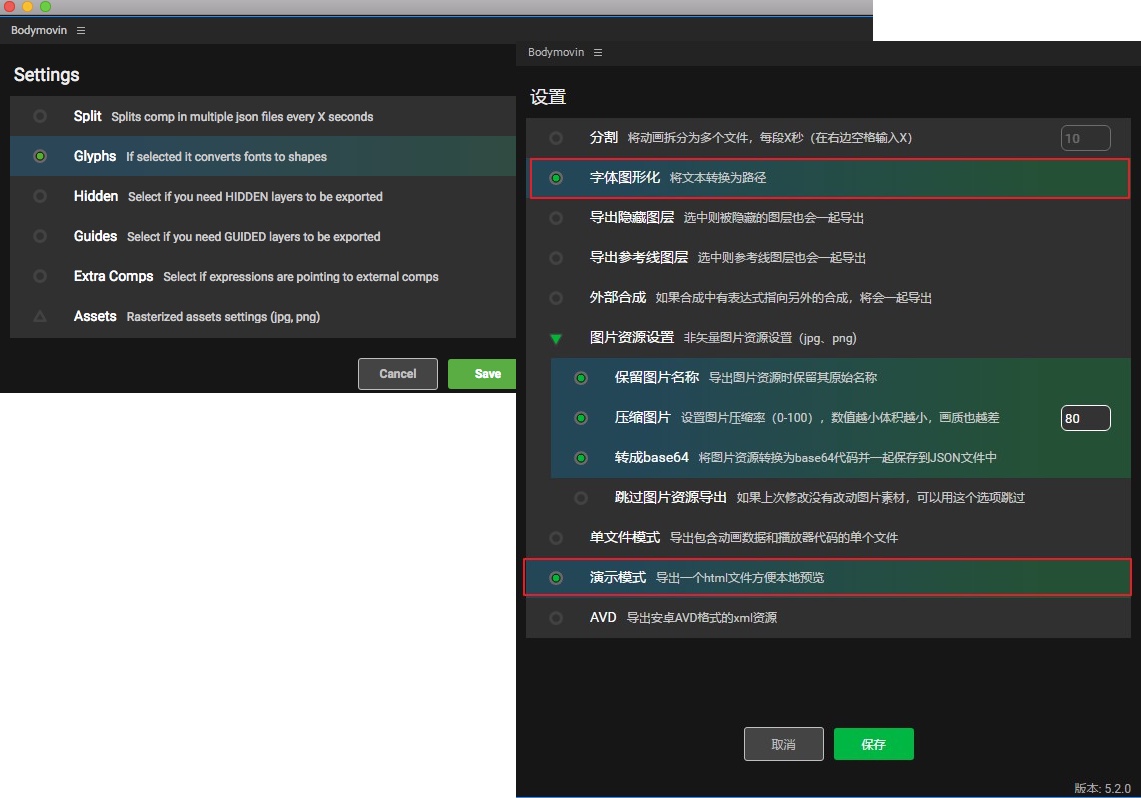

Tips:在导出json文件时，可以点击设置图标，选择其他几种不同的方案

1、Split : 为动画分解成多个文件

2、Glyphs: 将字体转换成图形形状(建议勾选这个选项)

3、Hidden: 隐藏，检查导出时需要隐藏的图层

4、Guides: 向导，检查导出时需要导出的向导层

5、Extra Comps: 额外补间，检查表达式是否指向所有补间动画

6、Assets: 资源，输出项目图片格式



每次导出时都需要进行设置。标红区域为必选选项。字体图形化可以将字体转化为路径，不勾选会因为应用的平台没有相应字体导致文字加载出错；勾选演示模式后会生成 html 文件，打开该文件即可预览动效。

当含有图片资源时可以根据需要选择勾选对应的选项。

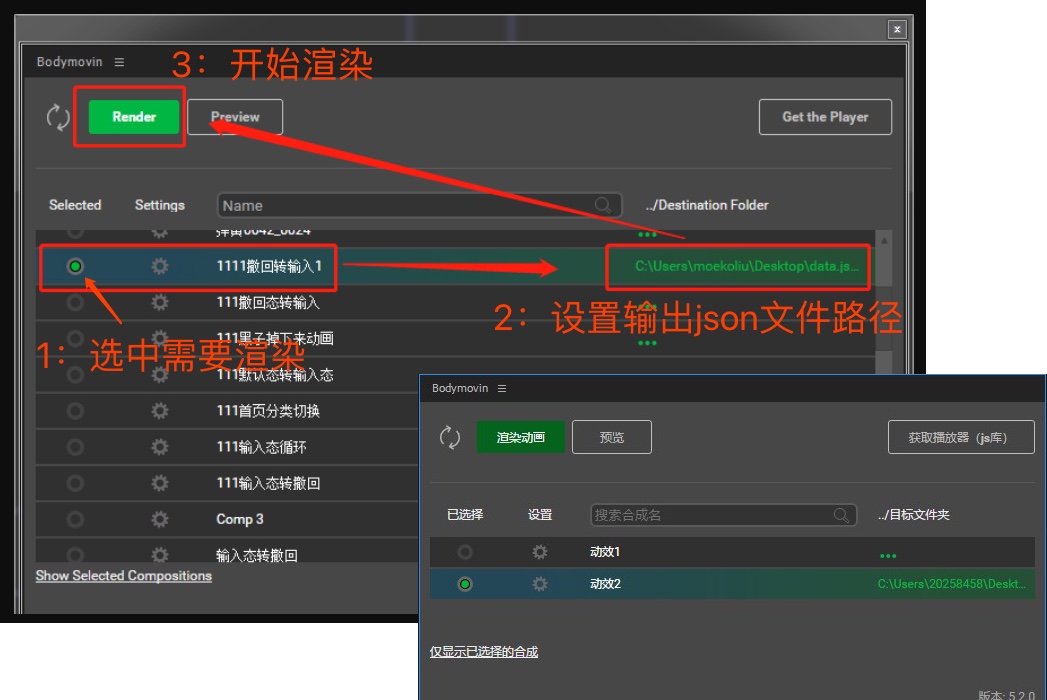

保存好设置后，点击渲染即可生成动效文件给开发。当只有矢量图层时，开发只需要使用 json 文件即可。当含有图片文件时需要将 json 文件和图片文件夹一并给到开发人员使用。需要注意的是不能随意修改文件夹名称和内部文件名。如果需要修改图片名称，应该同步修改 json 内部代码。相关修改方法，后续文章将会详解。





四、Lottie可控制帧数

前面已经提过 Lottie 是 Airbnb 开源的一个动画渲染库。我们可以理解为它是一个多功能的视频播放器，开发人员需要将这个播放器部署到相应的环境中。然后设计人员提供视频（动效文件）给开发人员，让开发人员按照要求播放视频文件，即可完成动效的应用。

Lottie 动画的播放控制，除了常规的控制，还支持进度播放、帧播放。以一个动态按钮的切换为例，方便大家理解。

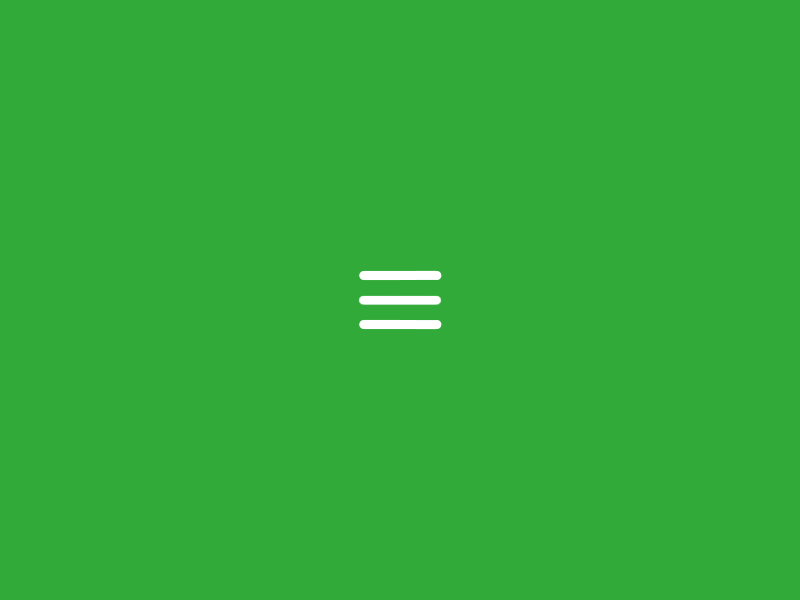

上图所示为一个菜单/关闭按钮的动态切换。

假设该按钮动效一共10帧，整个按钮切换分为两部分，第一部分：从菜单切换到关闭（1-10帧）；第二部分：从关闭切换到菜单（10-1）。我们可以让开发通过以下控制方式，完成我们想要的效果。

按钮动效默认显示第1帧（菜单状态），点击按钮以后开始播放动效，动效播放到第10帧的时候停止，并停在第10帧（关闭状态）。

当按钮为关闭状态（第10帧）时，点击按钮以后动效从第10帧倒放到第1帧（关闭状态），并停在第1帧（菜单状态）。

通过以上方式就完成了对一个动效按钮的控制。而日常工作中我们可以灵活地运用多种控制方式。

首先动效的触发，可以是一次交互事件，比如点击、滑动；也可以是监听到了广播，比如网络异常等。

而触发以后的动效控制也多种多样，可以从开始播放到结束，也可以进行倒放；可以循环播放某一段动效；也可以从某一帧播放到另一帧，或者某一个时间点播放到另一个时间点；更多的控制方式需要大家在工作中慢慢挖掘。





五、Lottie支持的AE属性

Lottie虽然能够满足多种场景需要，但是并非支持所有的 AE 效果。设计制作时，需要考虑该效果是否支持。否则，会导致出错或者所用效果无法生效。

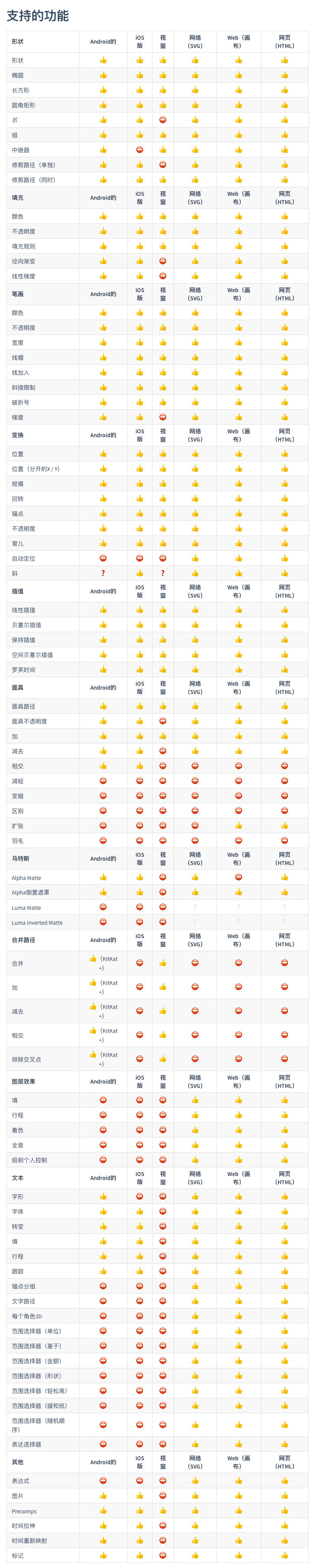

上图为 Lottie 支持的主要 AE 属性，此处有删减掉部分不常用的属性。可以打开以下链接查看完整版http://airbnb.io/lottie/#/supported-features

需要注意的是文档中虽然说支持渐变，但是会出错，所以大家在使用矢量图形时，请勿使用渐变效果。关于渐变效果的修复后续文章会提到，官网以后也会修复相关问题，但是没有确切时间。

通过上图我们可以了解到，Lottie 支持的 AE 属性基本包含以下几类：

1、基础的形状比如圆形、矩形、星形等，也可以支持钢笔工具绘制的矢量形状和从 AI 中导入的矢量图形。

2、支持位移、大小缩放、透明度、旋转、修剪路径、蒙版、遮罩这些基础动画属性。

3、支持图层间建立父子级关系（只支持图层与图层之间建立，当图层的属性之间建立父子关系会失效，比如 A 图层可以和 B 图层建立父子关系，但是 A 图层的位移属性和 B 图层的位移属性单独建立父子关系则不生效）。

4、支持速度贝塞尔插值，可以搭配 Flow 插件生成各种缓动效果。

5、支持导入图片。

6、支持时间拉伸和时间重映射来通知时间和速度。





六、AE插件安装与使用

前面已经提到 Lottie 是通过 AE 插件 bodymovie 导出 json 文件作为动画数据。接下来就为大家讲解插件的安装与使用方法。



1. 下载bodymovie插件

官方英文插件地址：https://aescripts.com/bodymovin/（文末提供中文汉化版下载地址和详细安装教程）



2. 自动安装方法（推荐，简单）

下载zxp格式安装器，下载地址：https://aescripts.com/learn/zxp-installer/，安装成功后，双击步骤 1 中下载的插件即可完成安装。



3. 手动安装方法

如果自动安装失败，可尝试手动安装。首先修改 ZXP 文件后缀名为 ZIP，然后解压缩文件，得到文件夹，将文件夹复制到以下目录。

WINDOWS：

C:\Program Files (x86)\Common Files\Adobe\CEP\extensions or

C:\AppData\Roaming\Adobe\CEP\extensions

MAC：

/Library/Application\ Support/Adobe/CEP/extensions/bodymovin

您可以打开终端并键入：

• $ cp -R YOURUNZIPEDFOLDERPATH/extension /Library/Application\ Support/Adobe/CEP/extensions/bodymovin

然后键入：

• $ ls /Library/Application\ Support/Adobe/CEP/extensions/bodymovin

以确保它被正确复制类型。



4. 安装后

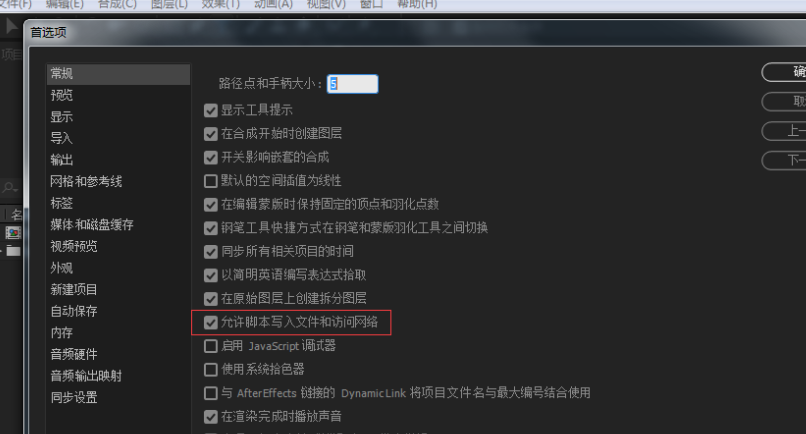

Windows：转到编辑>首选项>常规>并选中「允许脚本写入文件和访问网络」。

Mac：转到Adobe After Effects>首选项>常规>并选中「允许脚本写入文件和访问网络」。





七、动效预览

为了测试 json 文件是否能在对应平台显示正常，Lottie 提供了预览平台。将导出的 json 文件上传到网站即可预览效果，也可以下载相应 APP 扫码或者导入 json 文件预览。

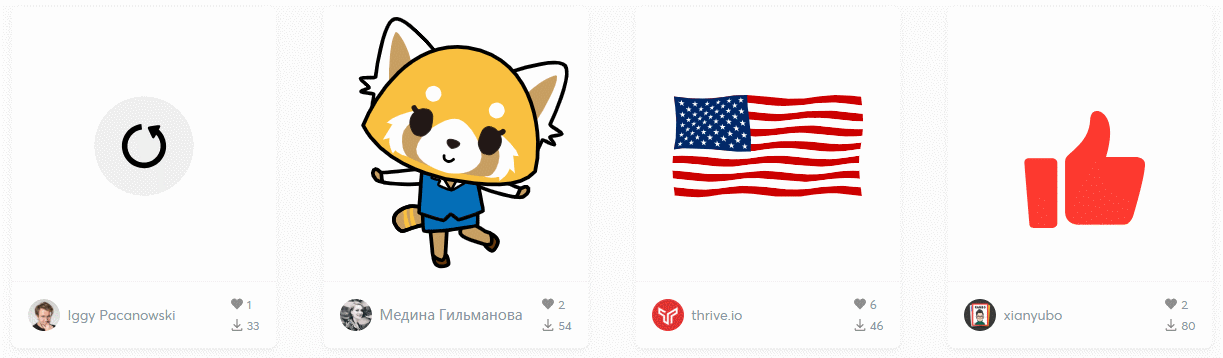

官方社区，可以预览动效和查看其他设计师公开的动效案例（自己上传的预览动效不会被公开）：https://lottiefiles.com/

支持在线预览json文件的 json test: https://nicolasjengler.github.io/bodymovins-json-tester/dist/

iOS 在 app store 搜索 Lottie 即可下载预览软件，安卓需要在 google play 下载安装。考虑到部分朋友无法使用 google play， 文末提供下载。









八、推动落地

相信大家看完都有跃跃欲试的想法。但是要实际应用在工作项目中就需要各位设计师去推动了。其中可能会面临一些阻力，比如开发人员的能力水平以及个人的沟通方式等等问题。但是对于正确的事，只要我们坚持去做就会有结果的。首先对于 gif 动画而言，Lottie 更加轻量，且性能更好，并且不易失真；对于开发人员自己写动效来说，一方面 Lottie 减少了大量动效标注的时间，并且可以 100% 还原动效，对于开发人员来说无需再手动写动效了。一次部署，终身轻松。相信相关人员了解以后都会去支持的。

为了方便开发人员使用，下面列出几个使用网站，如果开发人员不知道如何部署和控制动效，直接把链接扔给他们就行了。

• Lottie官方介绍和开发文档：http://airbnb.io/lottie/#/README
• York_魚的lottie介绍和动效控制方法详解：https://www.jianshu.com/p/01f6bb509d54





九、打包下载链接



百度网盘下载：https://pan.baidu.com/s/1gGYmRqaQrZkWtDVcvnRj0A
